Сучасне життя передбачає постійне використання електрообладнання. Для забезпечення комфорту, для здійснення професійної діяльності, для дозвілля... Практично все, що ми робимо, так чи інакше пов'язане з роботою електрообладнання. Це обладнання так само вимагає наявності стабільного електроживлення. Згідно з ГОСТом, сертифікована в Україні однофазна техніка зобов'язана справно працювати лише за подавання на вхід напруги 220 В із відхиленням не більш ніж 10% (22В). Реальність така, що ця межа постійно порушується у зв'язку з величезною кількістю незалежних від кінцевого користувача чинників. Отже, користувач формально порушує умови експлуатації електроприладів, у зв'язку з чим вихід їх із ладу у разі сильних перепадів напруги не буде покриватися гарантією. З огляду на відгуки, мешканці Києва, Харкова, Дніпра, Одеси та інших міст України нерідко заподіюють шкоди через нестабільне електроживлення. У таких умовах розумним виходом буде установлення надійного захисту, яке не допустить живлення споживача неякісною електрикою. Такий захист є стабілізатор напруги Елекс Ампер 9-1/32 V2.1, який можна купити в інтернет-магазині Супервольт за демократичною ціною зі швидкою доставкою на всій території країни.

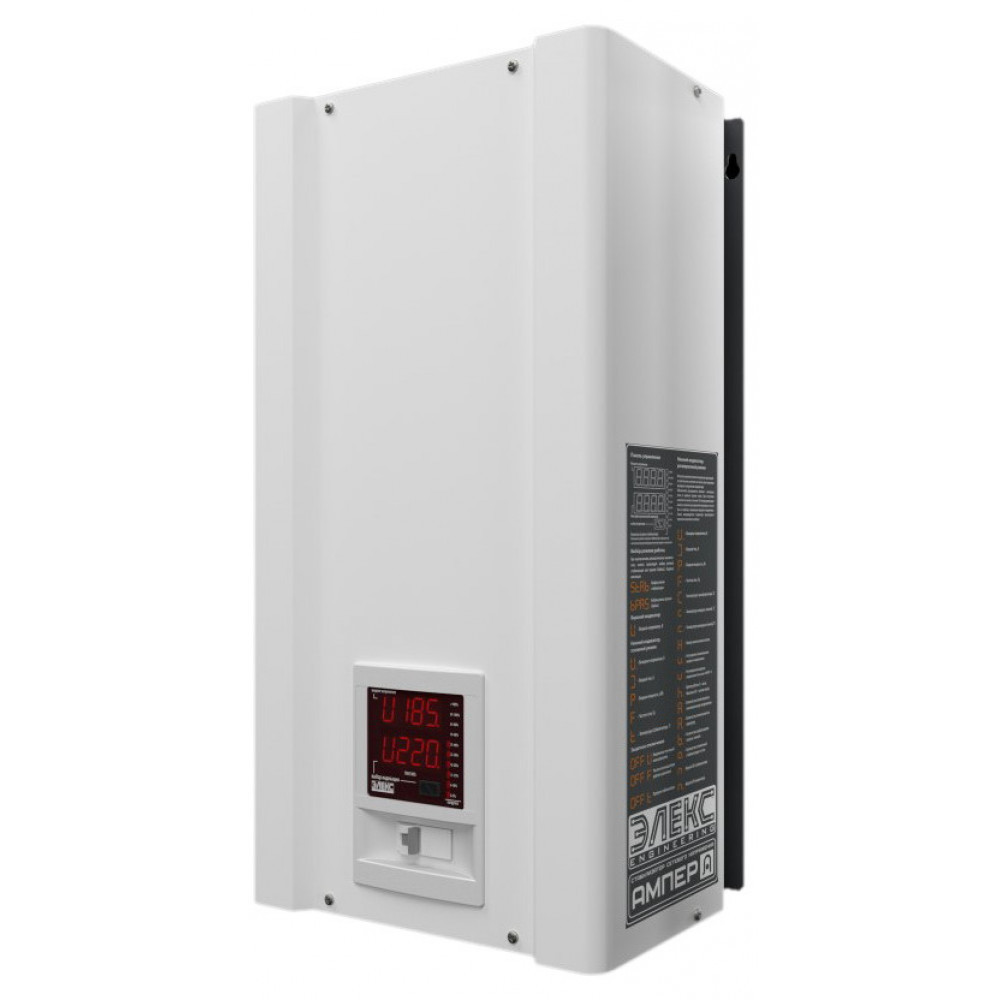

Як працює стабілізатор напруги Елекс Ампер 9-1/32 V2.1
Цей стабілізатор напруги від відомої української НПФ «Елекс Engineering» є молодшим представником лінійки електронних стабілізаторів зі ступеневим принципом регулювання. Розглянемо його роботу ближче.
На вхід стабілізатора напруги Елекс Ампер подається нестабільний сигнал. Система керування на мікроконтролері безперервно вимірює його та приймає відповідне рішення з комутації тієї чи іншої сходинки стабілізації, щоб із виходу знімалася напруга, найближча до необхідних 220 В. Сходи стабілізації — це сходинки, на які розділена обмотка тороїдального автотрансформатора. Як Ви напевно знаєте, завдання трансформатора полягає в перетворенні одного номіналу напруги в іншій залежно від коефіцієнта трансформації, який так само визначається співвідношенням кількості витків первинної (вхідний) та вторинної (вихідної) обмотки. Комутація тієї чи іншої сходинки збільшує або зменшує коефіцієнт трансформації залежно від того, яку напругу було виміряно на вході. Мережева напруга занадто низька? Стабілізатор Елекс Ампер 9-1/32 V2.1 підвищує коефіцієнт трансформації, комутуючи високий ступінь. Напруга занадто висока? Мікроконтролер вибирає нижчий ступінь. За комутацію щаблів відповідають напівпровідникові ключі — симетричні тиристори (симистори). Вони являють собою надійнішу електронну реалізацію функціоналу електромагнітних реле.
Такий простий принцип роботи наділяє стабілізатор напруги Елекс Ампер 9-1/32 V2.1 такими якостями:
- Надійність. У силовій схемі є лише автотрансформатор і напівпровідникові ключі. Жодних вразливих компонентів, яким властиво згодом виходити з ладу.
- Висока швидкість спрацьовування. Стабілізатору напруги Елекс Ампер досить усього 20 мілісекунд, щоб скомутувати необхідний ступінь, у такий спосіб стабілізувавши вихід.
- Демократична ціна. Попри використання якісних імпортних силових компонентів, демократична ціна робить лінійку стабілізаторів напруги Елекс Ампер по-справжньому народною, підтвердженням чому є численні відгуки покупців.
Технічні характеристики | |
Діапазон стабілізації, В | 160-260 |
Номінальний струм, А | 32 |
Потужність, кВа | 7,5 |
Кількість фаз | 1 |
Форма напруги на виході | Синусоїдна |
Точність стабілізації, % | 4,5 |
Точність вимірювання вхідної напруги, % | 1,0 |
Напруга, частота напруги на виході, В/Гц | 220/45-65 |
Швидкодія, мс | 20 |
Тип трансформатора | Безшумний тороїдальний трансформатор |
Контроль напруги на вході | RMS |
Кількість ступенів стабілізації | 9 |
Тип ключа | Симісторний з максимальним навантаженням напівперіода 10 Iном |
ККД,% | 97 |
Мінімальна/максимальна напруга на вході стабілізатора, В | 135/285 (регулюється) |
Температура стабілізатора, за якої вмикається примусова "слабка вентиляція", °C | 56 |
Температура стабілізатора, за якої вмикається примусова "повна вентиляція", °C | 66 |
Вимкнення примусової "слабкої вентиляції" | За температури стабілізатора нижче 50 °C |
Вимкнення примусової "повної вентиляції" | За температури ключів нижчої від 60 °C |
Вимкнення примусової "повної вентиляції", увімкнення якої було викликане збільшенням температури трансформатора вище 65 °C | Через 7 хв після зниження температури нижче ніж 60 °C |
Обмеження КЗ і перевантаження | Автоматичний вимикач |
Захист: |
|
Вихідний дросель | Використовується індуктивність трансформатора |
Тип керування | Мікропроцесор |
Габаритні розміри (в/ш/г), мм | 460/270/180 |
Вага, кг | 20 |
Різновид монтажу/під'єднання | Настінний/клемне з'єднання |
Основні | |
---|---|
Виробник | Елекс |
Країна виробник | Україна |
Тип стабілізатора | Симісторний |
Кількість фаз | 1 |
Мінімальна вхідна напруга | 60 В |
Максимальна вхідна напруга | 285 В |
Частота струму | 50 Гц |
Вихідний струм, не більше | 32 А |
Вихідна напруга | 220 В |
Номінальна потужність | 7 кВт |
Повна потужність | 9 кВА |
Мінімальний час стабілізації | 20 мс |
Мікропроцесорне управління | Так |
ККД, не менше | 98 % |
Гарантійний термін | 84 міс |
Габаритні розміри | |
Довжина | 270 мм |
Висота | 460 мм |
Ширина | 170 мм |
Вага | 20 кг |
Захист та умови експлуатації | |
Захист від перевантажень | Так |
Захист від короткого замикання | Ні |
Захист від перепадів напруги | Так |
Додаткові характеристики | |
Точність вимірювання +/- | 4.5 % |
Індикація режиму роботи | Так |
Тип монтажу | Навісний |
Користувальницькі характеристики | |
Тип індикації | РК-дисплей |
- Ціна: 14 900 ₴
